Le ZVS-300V-DP est un capteur de tension conçu pour la mesure sécurisée et précise des signaux de tension CA et CC dans les applications d’essais et de diagnostic de disjoncteurs. Il permet l’acquisition de signaux de tension élevée et leur conversion en un signal de sortie adapté aux systèmes d’essais et d’acquisition de données Zensol.

Le capteur permet de connecter les points de tension des circuits de commande et des circuits auxiliaires des disjoncteurs aux instruments de diagnostic, assurant une acquisition fiable et sécurisée des signaux durant les opérations d’essai. Il permet aux techniciens d’analyser les formes d’onde de tension et les comportements transitoires sans raccorder directement les équipements de mesure aux circuits à haute énergie.

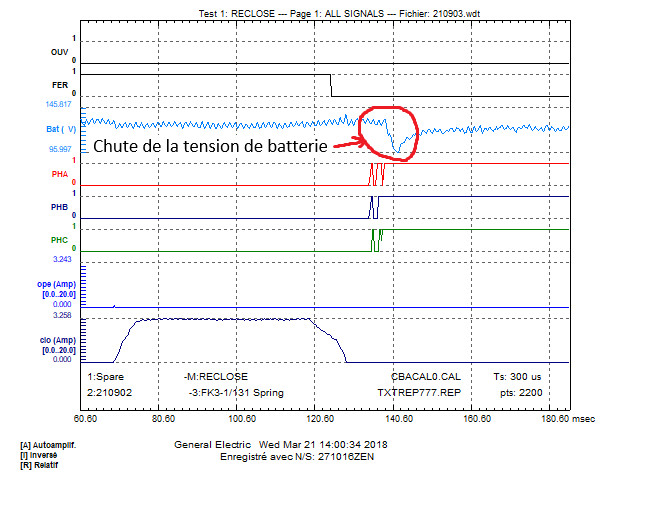

Lors des essais de disjoncteurs, le ZVS-300V-DP est utilisé pour surveiller les variations de tension associées aux circuits de commande, à l’alimentation des bobines de déclenchement et d’enclenchement ainsi qu’aux séquences de commutation. Les signaux mesurés peuvent être corrélés avec les événements mécaniques du disjoncteur afin d’obtenir une analyse complète de son fonctionnement.

Grâce à son principe de mesure différentielle, le capteur assure une mesure stable entre deux points de tension, même dans les environnements électriques perturbés typiques des sous-stations et des appareillages haute tension. Il permet un enregistrement fiable des formes d’onde, incluant les variations rapides et les phénomènes transitoires associés aux manœuvres du disjoncteur.

Le ZVS-300V-DP s’intègre directement aux systèmes d’acquisition Zensol CBA et CBV. Les signaux de tension peuvent être affichés et analysés dans les logiciels dédiés, avec une synchronisation complète avec les mesures de courant, les temps de manœuvre des contacts et les paramètres mécaniques enregistrés durant l’essai.

En combinant une mesure sécurisée de tension, une acquisition précise des signaux et une compatibilité directe avec les plateformes de diagnostic Zensol, le ZVS-300V-DP constitue une solution fiable pour l’analyse des signaux électriques lors des essais de disjoncteurs haute tension.

AVANTAGES PRINCIPAUX

• Mesure de tension jusqu’à ±300 V
• Acquisition sécurisée des signaux de tension CA et CC
• Conçu pour les essais et diagnostics de disjoncteurs
• Permet l’analyse des formes d’onde et des phénomènes transitoires
• Assure une mesure stable dans les environnements électriques perturbés
• Compatible avec les systèmes d’essais Zensol CBA et CBV
• Synchronisation avec les mesures de courant, de temps et de mouvement
• Adapté aux sous-stations et installations d’appareillage haute tension
• Sortie adaptée aux systèmes d’acquisition de données
• Utilisé pour la mise en service, la maintenance et le diagnostic
