La CT-CLAMP-AC/DC est une pince de courant de précision à effet Hall, conçue pour mesurer avec précision, sans intervention sur le circuit, les courants AC et DC dans les applications d’essai, de maintenance et de diagnostic. Elle est compatible avec les multimètres, oscilloscopes, enregistreurs et systèmes d’acquisition Zensol, permettant d’effectuer des mesures fiables sans interrompre le circuit.

La pince convertit le courant mesuré en une tension de sortie proportionnelle de 100 mV/A, assurant une compatibilité directe avec les instruments de mesure standards et une transmission stable du signal. Elle permet de mesurer jusqu’à 30 A DC et 20 A AC RMS, ce qui la rend adaptée aux applications de faible à moyenne intensité, notamment les circuits de commande des postes électriques, les bobines de disjoncteurs et les circuits auxiliaires.

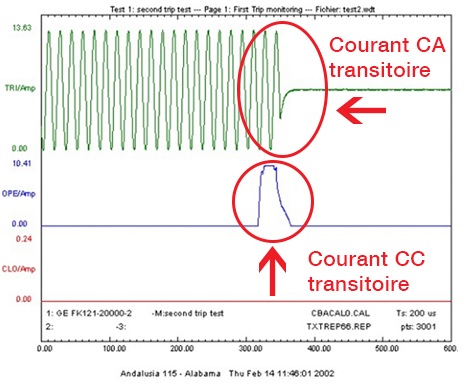

Avec une bande passante allant jusqu’à 20 kHz, elle permet d’enregistrer les phénomènes transitoires et les variations dynamiques du courant, notamment lors des manœuvres de commutation. Elle est ainsi particulièrement adaptée aux essais de chronométrage, pour lesquels l’analyse du courant des bobines permet de corréler le comportement électrique avec le comportement mécanique du disjoncteur.

Lors des essais et diagnostics de disjoncteurs, la pince permet de surveiller les courants des bobines de déclenchement et de fermeture, fournissant des informations sur le fonctionnement des mécanismes de commande et l’état général du système. Plusieurs pinces peuvent être utilisées simultanément afin de mesurer différents circuits de courant sans modifier la configuration d’essai.

Le principe de mesure à effet Hall permet de mesurer avec précision aussi bien les signaux DC que AC, tout en offrant une forte immunité aux perturbations électromagnétiques. Son format compact et son faible poids facilitent son utilisation dans les espaces restreints, tandis que sa conception robuste assure une bonne durabilité et des performances constantes dans les environnements exigeants.

Grâce à sa large bande passante, sa capacité de mesure AC/DC et son fonctionnement sans interruption du circuit, la CT-CLAMP-AC/DC constitue un outil adapté aux applications de diagnostic électrique, d’essais des systèmes de protection et de vérification lors des opérations de maintenance.
