Simulateur de Disjoncteur et de Cabinet de Contrôle – SIM-CB6

Réf : SIM-CB6

Avec le SIM-CB6, améliorez votre expertise sur les analyseurs de disjoncteur et vérifiez leur fonctionnalité avant d’aller sur le terrain!

Le SIM-CB6 vous permet de simuler tous types de disjoncteurs (SF6, Air Blast, huile, etc.), jusqu’à 6 contacts (2 contacts par phase), avec ou sans les contacts résistifs de fermeture/ouverture et cabinet de contrôle.

Ce simulateur vous permettra d’améliorer vos connaissances sur les systèmes d’analyse de disjoncteurs afin de garantir votre pleine efficacité une fois sur le terrain.

Le SIM-CB6 est utilisé par de nombreux professionnels de l’électricité tels qu’Hydro-Québec, Manitoba-Hydro et d’autres, chez qui il est considéré comme un outil essentiel de formation en maintenance. Les universités également s’en servent pour préparer leurs étudiants à travailler sur les disjoncteurs.

Nous accordons également une très grande importance à la haute qualité de nos instruments afin qu’ils résistent aux impacts et aux conditions extrêmes (-20°C à 70°C), avec une espérance de vie supérieure à 15 ans.

SIM-WIN

Le SIM-CB6 est piloté par Sim-Win, un logiciel convivial qui permet de modifier facilement les paramètres de déplacement et de synchronisation tels que:

  • l’ouverture et la fermeture des principaux contacts résistifs et auxiliaires
  • différentes courbes de déplacement réel des contacts



BROCHURE

POINTS CLEFS

  • Simule tous types de disjoncteurs (déplacement et synchronisation des contacts)
  • Jusqu’à 6 contacts par phase
  • Simple d’utilisation, aucune formation préalable n’est nécessaire
  • Léger et facile à transporter
  • 2 ans de garantie

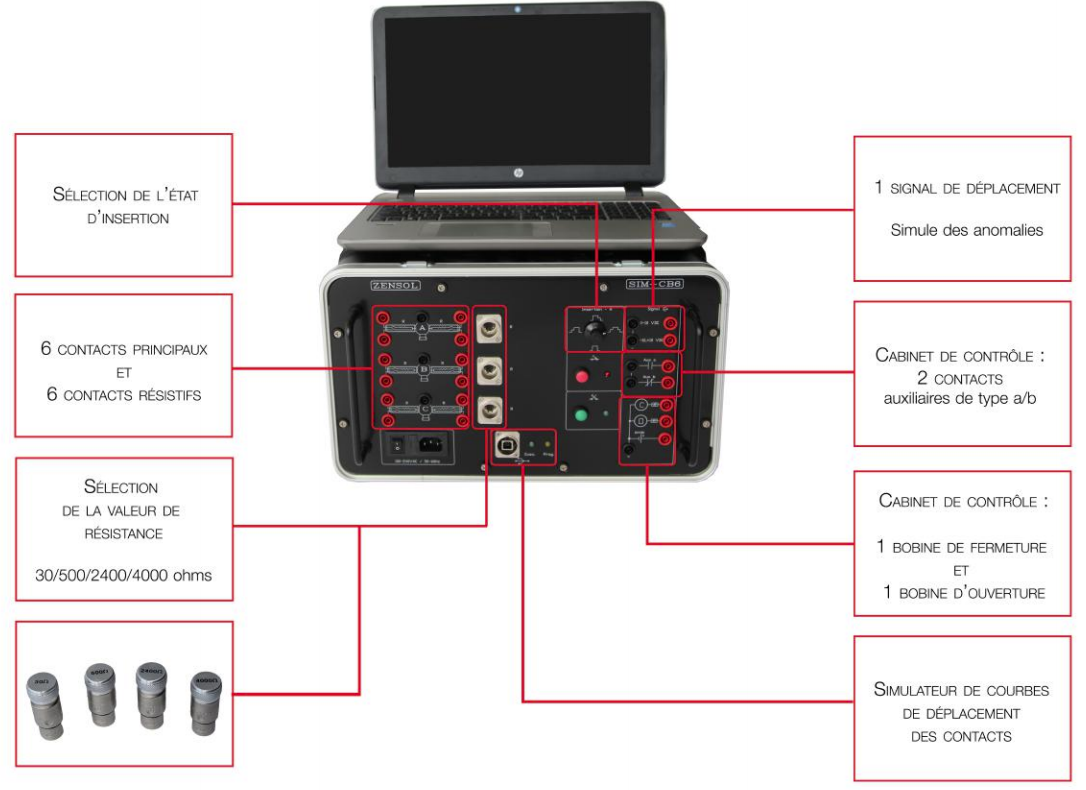

Description Technique
  • Logiciel de modification des temps d’ouverture, de fermeture et des courbes de déplacement des contacts.
  • Simulation de disjoncteurs jusqu’à 6 contacts (2 contacts par phase)
  • Simulation de contacts auxiliaires 52a et 52b
  • Simulation d’un disjoncteur avec ou sans ouverture et de fermeture résistance d’insertion.
  • Sélection manuelle de la résistance à l’insertion: 30, 500, 2400, 4000 Ohms
  • Commandes manuelles: fermeture – ouverture
  • Témoins visuels d’ouverture fermeture
Accessoires

Inclut avec l’instrument

  • Jeux complets de manuels
  • 2 ans de garantie
  • 1 journée de formation gratuite dans nos locaux (dépenses de voyage non incluses)
