BROCHURE

Analyseur de Changeur de Prises en Charge – TAP4

Réf : TAP-4

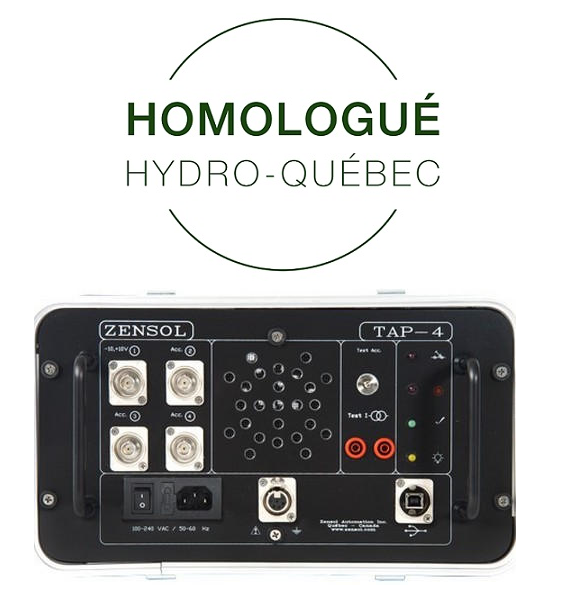

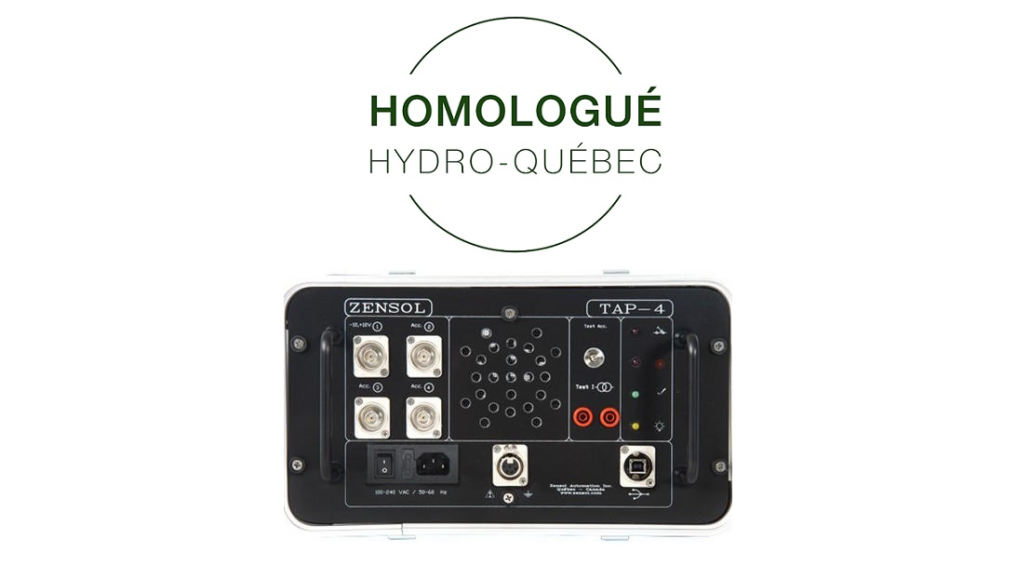

Le TAP-4 est le premier instrument à employer la mesure vibro-acoustique pour effectuer des tests sur les Changeurs de Prises en Charge (CPC).

Grâce à une méthode de mesure vibro-acoustique basée sur l’enregistrement et l’analyse des signaux vibro-acoustiques, le TAP-4, tout comme un stéthoscope, effectuera un bilan complet de l’état mécanique interne du changeur du CPC, et ce sans même l’ouvrir!

Il est capable de détecter une grande variété de défaillances mécaniques : usure de contact, arcage dans les commutateurs, l’arcage dans les sélecteurs, les problèmes de synchronisme, les problèmes de mécanismes d’entrainement, les pannes de frein etc.

Le TAP-4 est un instrument universel qui s’adapte à tous types de transformateurs : MR Reinhausen, ABB, Ferranti, Federal Pioneer et d’autres.

Il s’utilise avec un capteur de courant et 1 à 3 accéléromètres et par conséquent vous pouvez le personnaliser selon vos besoins. De plus, sa technologie à été testée et approuvée par Hydro-Québec et est reconnue par des associations internationales telles que IEEE et la Cigré.

Nous accordons également une très grande importance à la haute qualité de nos instruments afin qu’ils résistent aux impacts et aux conditions extrêmes (-20°C à 70°C), avec une espérance de vie supérieure à 15 ans.

OpenZen TAP

Afin de piloter le TAP-4, nous avons conçu le OpenZen-TAP, un logciel puissant et facile d’utilisation, qui enregistre et analyse les évènements du CPC.

OpenZen est un logiciel tout-en-un qui comprend tous les outils nécessaires pour le test, le traitement, le calcul et l’interprétation des résultats sur le terrain.

POINTS CLEFS

  • Base de données avec plus de 70 modèles de CPC
  • Test vibro-acoustique avec une haute fréquence de vibration (100KHz)
  • Peut être utilisé avec tous types de CPC
  • Test efficace grâce aux opérations En service/Hors service et aux méthodes non-intrusives
  • 2 ans de garantie
Description Technique
  • Résolution : Conversion 16 bits (+/-LSB)
  • Gamme de tension : +/- 10V
  • Gamme de fréquence : De DC à 200kHz
  • Signal sur bruit : Mieux que 80 dB
  • Temps d’échantillonnage : 10 μs
  • Fréquence d’échantillonnage : 100 kHz
  • Durée d’enregistrement : Illimité
Accessoires

Inclut avec l’instrument

  • Logiciel OpenZen-TAP©
  • Jeux complets de manuels
  • Certificat de calibration et rapports de tests
  • 1 journée de formation gratuite dans nos locaux (dépenses de voyage non incluses)
  • 2 ans de garantie
