MESURE DES SIGNAUX CA 60 HZ D'AMPLITUDE INFÉRIEURE À 10 V CRÊTE À CRÊTE
Avec les entrées analogiques générales (canal 3 ou supérieur) du CBA-32P de ZENSOL, il est possible de mesurer des tensions CA 60 Hz dont l'amplitude totale, crête-à-crête, est inférieure à 10 volts. Il faut cependant assembler un montage particulier afin d'obtenir les résultats voulus.
Branchement direct
Si on branche directement un transformateur délivrant une tension sinusoïdale sur une entrée analogique, comme indiqué dans les figures 1 et 2, il se manifeste déjà un problème fondamental:
Figure 1 - Schéma de principe du montage

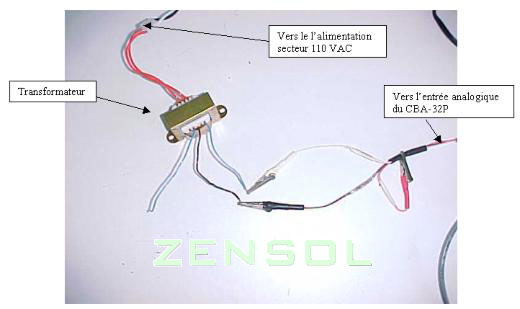

Figure 2 - Photo du montage
Résultats:
Ayant désactivé le relatif et l'autoamplification du graphique de l'entrée analogique utilisée dans CBA Win©, nous obtenons:

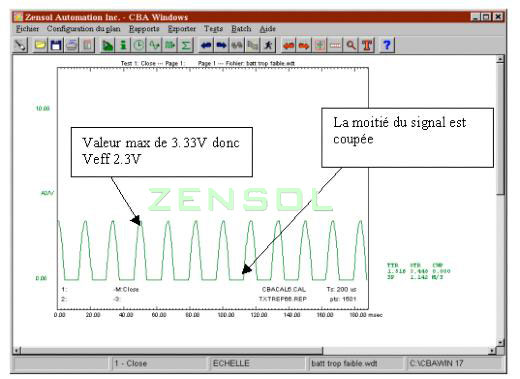

Fig. 3 - Graphique résultant du premier montage
Problème observé:
En fait, la valeur moyenne du signal vient se placer sur le niveau zéro, et nous ne voyons que la partie du signal qui se trouve au-dessus de la valeur moyenne (la partie positive).
Solution:
Pour voir le signal dans son ensemble, il faut rajouter une batterie en série qui rajoute un offset.
Cela décale notre courbe de la valeur de la tension de la batterie (dans notre exemple la batterie à une tension de 6V).
Les figures 4 et 5 montrent le branchement de cette batterie dans le montage original:
Figure 4 - Schéma du montage modifié
Figure 5 - Photo du montage modifié
Résultats obtenus:

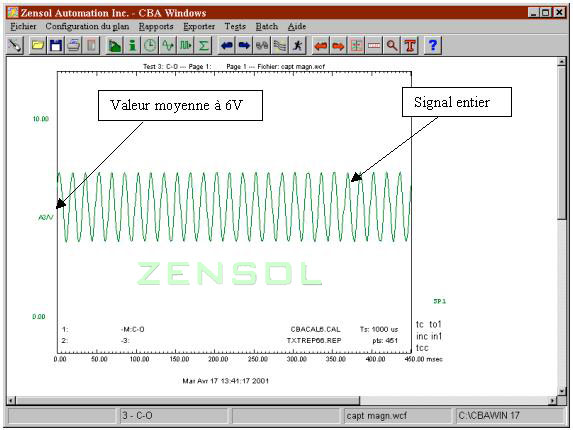

Figure 6 - Graphique résultant du montage modifié
Précautions:
Il faut bien faire attention de choisir la valeur de la tension de la batterie pour remonter le signal au niveau correct.
Exemple: batterie trop faible
Par exemple si nous prenons une batterie trop faible (ici, une batterie de 1.5V) on obtient:

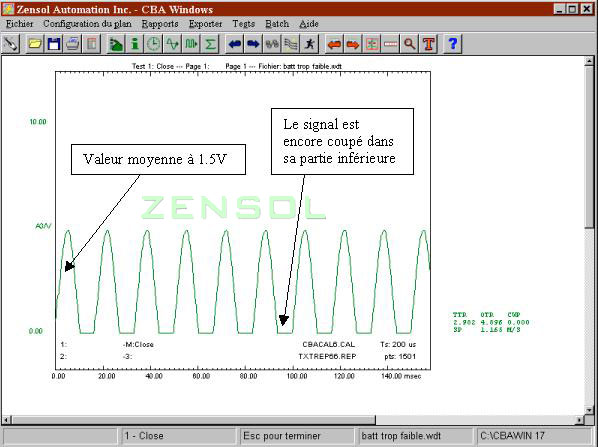

Figure 7 - Graphique résultant de l'utilisation d'une batterie de tension insuffisante
Le signal n'a pas été remonté assez haut car la tension de la batterie était trop faible. La valeur moyenne s'est mise à 1.5V. Il faut donc utiliser une batterie ayant une tension plus élevée.
Exemple: batterie trop forte
Prenez garde également à l'effet inverse: il ne faut pas prendre une batterie de tension trop élevée. voir exemple ci-dessous, à la figure 8, avec une batterie de 8.5V.

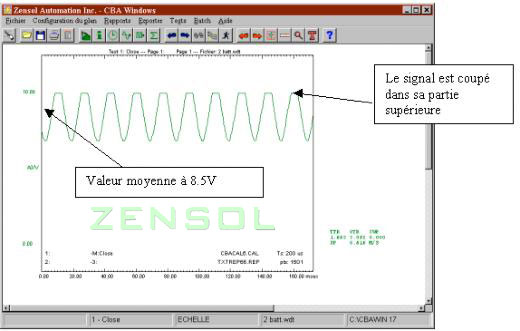

Figure 8 - Graphique résultant de l'utilisation d'une batterie dont la tension est trop élevée
Cette fois-ci le signal est coupé dans sa partie supérieure, il faut donc utiliser une batterie de voltage inférieur pour voir le signal dans sa totalité.
